技术参数

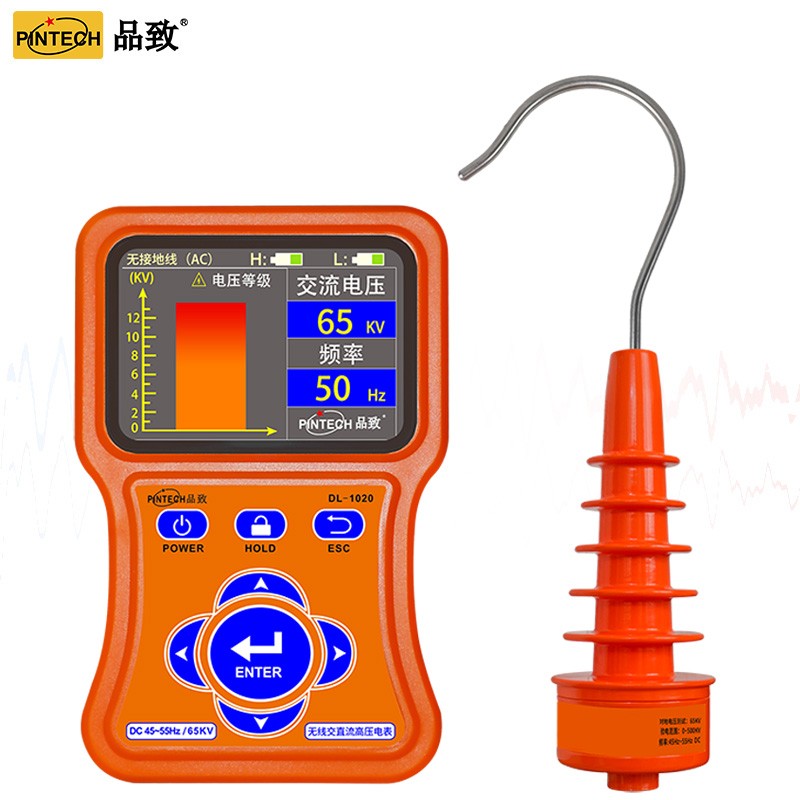

DL-1020无线交直流高压电表，带电压、电压等级、频率指示，用于低压和高压输电线路测试，高压输电线路对地电压测试、感应电压测试和高压输电线路验电等，仪器由采集器、绝缘杆、接收器、接地线、接地针等组成，测试范围从0～65kV（400V、10kV、35kV）全智能测试电压以及验电范围从36V～500kV（400V、10kV、35kV、110kV、220kV、500kV）全智能验电。当裸导线电压在0～65kV时，采集器可以接触测试电压和验电，同时显示电压值；当裸导线电压超过65kV时，采用非接触式验电，采集器逐渐靠近导线即可完成验电。本仪器还配有接地线、接地针，测试高压电压时也可以连接地线和接地针直接对地测试电压，连接接地线测试的对地电压相比不连接接地线悬空测试的对地电压更准确。
功 能 | 无线高压相电压、对地电压、电压等级、频率、验电测试，电场判断等 |
电 源 | 采集器：DC 3.7V可充锂电池，充满连续工作约8小时 接收器：DC 8.4V可充锂电池，充满连续工作约8小时 |
测量方式 | 测试电压：接触测试，65kV以下裸导线可以挂在线路上测试 验电测试：非接触验电，65kV以上裸导线采用非接触式测试 |
传输方式 | 433MHz无线传输 |
传输距离 | 直线距离约100m |
显示模式 | 3.5寸真彩液晶显示 |
LCD尺寸 | 73mm×55mm；显示域69mm×52mm |
金属探钩 | 金属探钩可挂线缆外径68mm |
量程范围 AC/DC | 有接地线(DC)：0～40kV |
相电压（线电压=相电压*1.72） 接地线(AC)： 0～35kV 无接地线(AC)：1kV～65kV |
验电范围：0～500kV（超过65kV使用非接触验电） |
频率：DC-45Hz～55Hz |
分 辨 率 | 1V（100V～2000V） |
0.01kV（2.00kV～20.00kV） |
0.1kV（20.0kV～110.0kV） |
0.1Hz |
电压精度 | 有接地线：±2%±5dgt （0～65kV） 无接地线：±15%±5dgt（1kV～65kV） |
频率精度 | ±2Hz（0.1kV～65.0kV） |
感应强度 | 高压验电时，随着感应电场的强弱，采集器会自动调节2kV、20kV、65kV档位，适用于线路密集的场所，开机默认2kV档位，感应最强 |
采样速率 | 2次/秒 |
数据存储 | 5000组 |
绝缘杆尺寸 | 完全组装后长约4.2m (1节0.6m，4节0.9m) |
接地线长 | 7m |
仪表尺寸 | 采集器：长宽厚275mm×105mm×52mm 接收器：长宽厚250mm×100mm×45mm |
线路电压 | 65kV以下的裸导线可以直接接触测试；65kV以上的裸导线必须采用非接触式测试；也可以直接挂在110kV以上具有完好绝缘外皮的线路上测试 |
接触验电 | 接触验电时：采集器连接金属探钩或探针，需金属探钩或探针接触裸导线，以保证验电及电压测试的准确性 |
蜂鸣提示 | 检测到超过电压20V时，高压端光报警灯自动亮起，一直爆闪，手持端声报警5秒后自动停止 |
数据保持 | 数据测量模式下按HOLD键保持数据，再按HOLD键取消保持 |
数据查阅 | 进入数据查阅模式后，箭头键翻阅所存数据 |
退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
无信号指示 | 当接收器没有收到发射信号时动态显示“-”符号 |
自动关机 | 采集器：开机不测压约15分钟后自动关机，降低电池消耗 接收器：开机无操作约15分钟后自动关机，降低电池消耗 |
电池电压 | 电池图标显示实时电量，当电池电压过低时，显示空心电池图标，提醒充电 |
仪表质量 | 采集器：230g(含电池) 接收器：410g(含电池) 总质量：4.6kg(含绝缘杆、接地线、接地针和电池) |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
无线干扰 | 无433MHz同频信号干扰 |
绝缘强度 | 绝缘杆：AC 220kV/rms(绝缘杆全部连接两端之间) 采集器：2000V/rms(外壳两端之间) 接收器：2000V/rms(外壳前后两端之前) |
结 构 | 防滴漏Ⅱ型 |

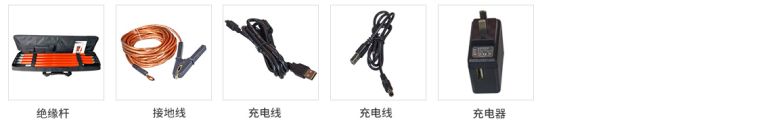

配件明细
