高压放大器HA-1600(200kHz,1600Vp-p)

广州德肯电子股份有限公司

免费会员第2年

访问量: 85052 网址: pintech.cnreagent.com

在线留言

首页 >> 产品中心

电子行业专用仪器 >> 其他工具

高压放大器HA-1600(200kHz,1600Vp-p)

型号: HA-1600
品牌: PINTECH(品致)
产地: 广州
索取资料及报价


型号:	HA-1600
品牌:	PINTECH(品致)
产地:	广州

产品介绍

技术参数

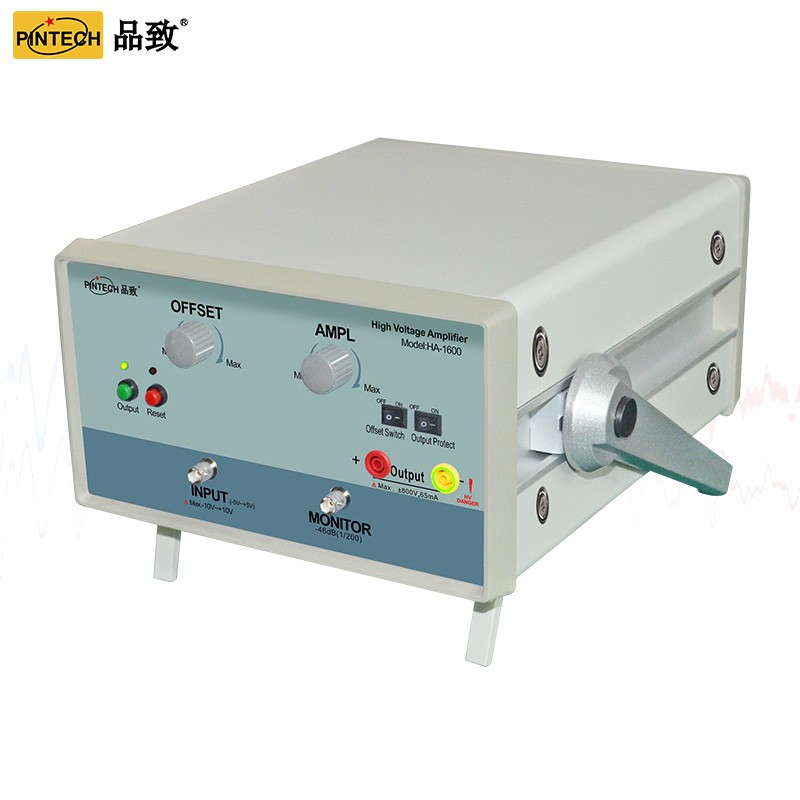

HA-1600是非常实用的高电压信号放大器, 高电压输出1600Vp-p，是行业内少有的高压放大装置。连续输出电流量最大值达到65 mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。电压放大高达200倍, 输出从0V～ 1600Vp-p无限段调整(使用10转的大型可变电阻), 频宽200kHz(基准电压800Vp-p输出),非常适合半导体高压驱动、TFT产业高压驱动、各种高压工程、微机电工程、奈米科技、压电材料驱动、静电科技工程、生医检测工程等应用; 也很适合当作音频信号产生器或函数波形产生器的波形放大之用。

型号	HA-1600
输出直流电压（Max）	800V DC
输出交流电压（Max）	1600Vp-p
输出直流电流（Max）	65mADC
输出交流电流（Max）	130mAp-p
输出功率（Max）	52 VA
频率响应(频宽，Typ.)	DC-200kHz/800Vp-p
爬升速率(Typ.)	1000V/us
输出阻抗(Protection开关off）	10Ω
输出保护用电阻(Protection开关on）	15kΩ/60Watt
安全使用负载值上限	12.5kΩ/1600Vp-p
输入波幅(电压值)正常/上限	±5V(max. ±10V)
AMPL(波幅放大倍数)	0～200 (10转旋钮)
OFFSET(可调直流输出)	0～ ± 800V(10转旋钮+开关)
Monitor (衰减输出)	200：1
输出方式	差分输出
工作温度	0～40℃
工作湿度	0～80%RH
重量	5.4 kg
尺寸	320260150 mm
输出保护装置	1、输出专用FUSE 2、Protection SW保护电阻（开关） 3、高速控制过载保护电路

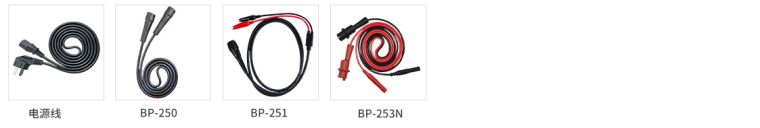

配件明细
