技术参数

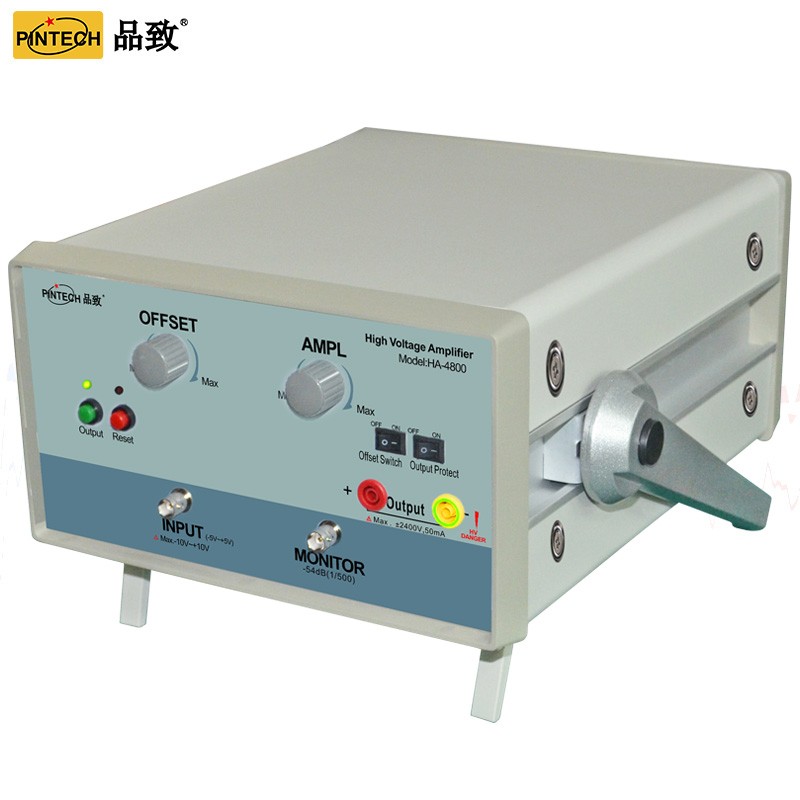

HA-4800是非常实用的高电压信号放大器, 高电压输出4800Vp-p，是行业内少有的高压放大装置。连续输出电流量最大值达到50mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。电压放大高达500倍, 输出从0V～ 4800Vp-p无限段调整(使用10转的大型可变电阻), 频宽5kHz(基准电压2400Vp-p输出),非常适合半导体高压驱动、TFT产业高压驱动、各种高压工程、微机电工程、奈米科技、压电材料驱动、静电科技工程、生医检测工程等应用; 也很适合当作音频信号产生器或函数波形产生器的波形放大之用。
型号 | HA-4800 |
输出直流电压(Max) | 2400V DC |
输出交流电压(Max) | 4800Vp-p |
输出直流电流(Max) | 50mADC |
输出交流电流(Max) | 100mAp-p |
输出功率(Max) | 120 VA |
频率响应(频宽，Typ.) | DC-5kHz/2400Vp-p |
爬升速率(Typ.) | 60V/us |
输出阻抗(Protection开关off） | 100Ω |
输出保护用电阻(Protection开关on） | 120kΩ/120watt |
安全使用负载值上限 | ≥48kΩ/4800Vp-p |
输入波幅(电压值)正常/上限 | ±5V(max. ±10V) |
AMPL(波幅放大倍数) | 0～500 (10转旋钮) |
OFFSET(可调直流输出) | 0～ ± 2400V(10转旋钮+开关) |
Monitor (衰减输出) | 500：1 |
输出方式 | 差分输出 |
工作温度 | 0～40℃ |
工作湿度 | 0～80%RH |
| 重量 | 5.4 kg |
尺寸 | 320*260*150 mm |
输出保护装置 | 1、输出专用FUSE 2、Protection SW保护电阻（开关） 3、高速控制过载保护电路 |

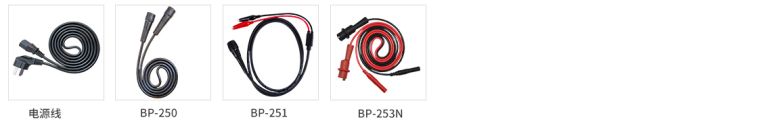

配件明细
