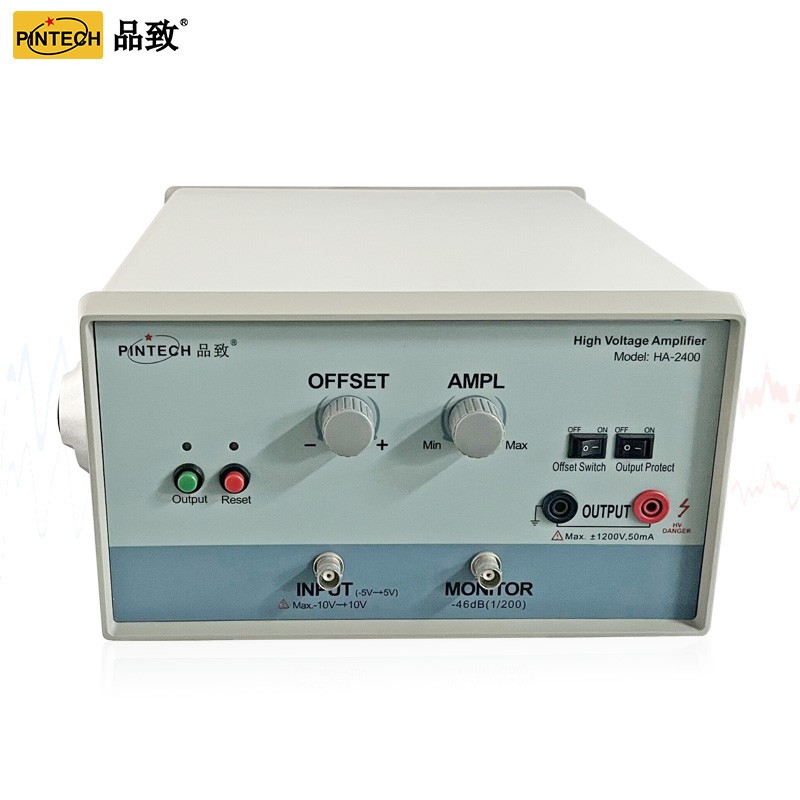

高压放大器HA-2400(5kHz,2400Vp-p)

型号: HA-2400
品牌: PINTECH(品致)
产地: 广州
索取资料及报价


型号:	HA-2400
品牌:	PINTECH(品致)
产地:	广州

产品介绍

技术参数

HA-2400是非常实用的高电压信号放大器, 高电压输出2400Vp-p，是行业内少有的高压放大装置。连续输出电流量最大值达到50mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。电压放大高达250倍, 输出从0V～ 2400Vp-p无限段调整(使用10转的大型可变电阻), 频宽5kHz(基准电压1200Vp-p输出),非常适合半导体高压驱动、TFT产业高压驱动、各种高压工程、微机电工程、奈米科技、压电材料驱动、静电科技工程、生医检测工程等应用; 也很适合当作音频信号产生器或函数波形产生器的波形放大之用。

型号	HA-2400
输出直流电压(Max)	1200V DC
输出交流电压(Max)	2400Vp-p
输出直流电流(Max)	50mADC
输出交流电流(Max)	100mAp-p
输出功率(Max)	60 VA
频率响应(频宽，Typ.)	DC-5kHz/1200Vp-p
爬升速率(Typ.)	30V/us
输出阻抗(Protection开关off）	50Ω
输出保护用电阻(Protection开关on）	60kΩ/60watt
安全使用负载值上限	≥24kΩ/2400Vp-p
输入波幅(电压值)正常/上限	±5V(max. ±10V)
输出方式	单端
AMPL(波幅放大倍数)	0～250 (10转旋钮)
OFFSET(可调直流输出)	0～ ± 1200V(10转旋钮+开关)
Monitor (衰减输出)	200：1
工作温度	0～40℃
工作湿度	0～80%RH
重量	5.4 kg
尺寸	320260150 mm
输出保护装置	1、输出专用FUSE 2、Protection SW保护电阻（开关） 3、高速控制过载保护电路

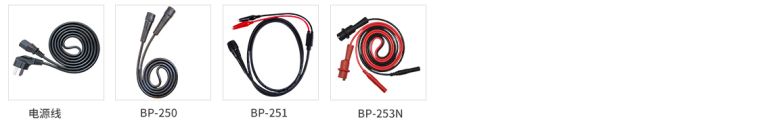

配件明细
